技術優勢：該工業級CWDM器件基于自由空間結構，采用富光科技3D光程壓縮專利技術，與三端口和AWG器件相比較，具有更高信道空間密度、更優性能指標和超低功率損耗的特性，代表未來無源光器件綠色低碳的發展趨勢；品質保證：作為光通信頭部企業的認定供應商，富光科技微型無源光器件生產線接受全球主要客戶的定期現場稽核，提供周期性可靠性驗證數據文件。服務優勢：提供通道順序、波長配置和插損分布等深度定制服務；提供免費光路仿真、可靠性驗證和容差分析的售前服務；利用生產過程中存儲的底層數據為客戶的產品部署提供強有力的售后支持。

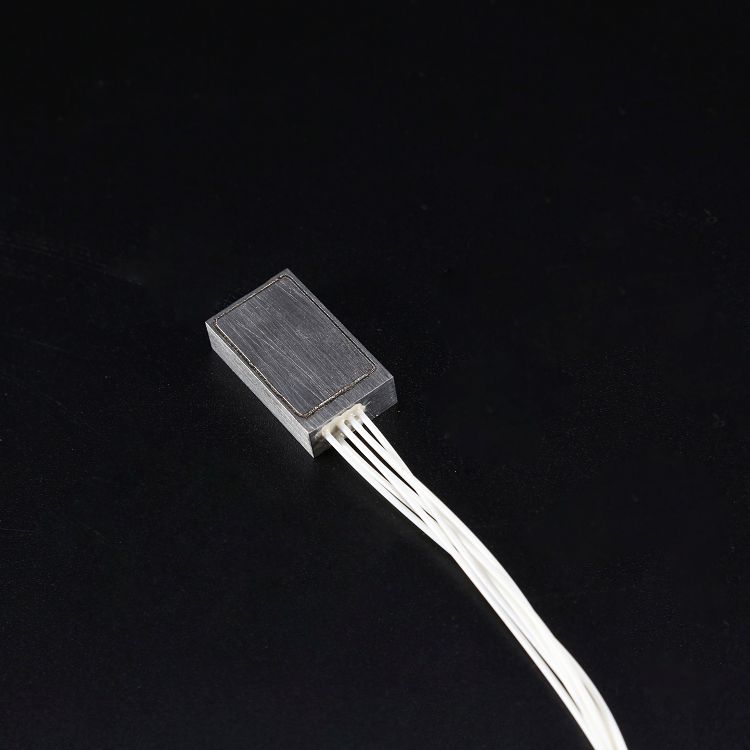

富光科技6CH UC CWDM Mux Demux 低插損工業溫度波分器件是一款封裝尺寸為21x15.5x6.5mm，典型插損為1.0dB的低插損微型化CWDM波分復用器件，它基于TFF濾波片和自由空間技術，由富光科技微光學制造平臺推出，借助富光科技無源波分專利技術、無熱沖擊激光焊接封裝工藝和抗側拉光纖保護設計，使得該工業級CWDM Mux Demux器件具有超低插損、超小封裝尺寸、超穩定可靠性和超寬溫度范圍的運行特性，與傳統三端口技術的CWDM器件相比較，體積縮小到五十分之一、插損減少一半以上；與AWG技術的CWDM器件相比較，有更高的通道一致性、更高的隔離度和更高的熱穩定性。確保器件能夠在沖擊振動、高溫高濕和鹽霧污染等苛刻環境下部署使用。
特點/Features:
? 低插入損耗/Low Insertion Loss ? 高隔離度/High Isolation ? 高波長精度/High wavelength accuracy ? 無環氧樹脂光路/Epoxy-Free Optical Path ? 快速通道可用/Express Channel Available ? 符合標準Telcordia 1221 Qualified
應用/Applications:
? 寬帶網絡/Broadband Networks ? 光分插復用/Optical Add/Drop Multiplexing ? 城域網絡/Metro Networks ? 有線電視系統/CATV Systems ? 數據中心/Data Center
技術指標/Specifications:
參數/Parameter | Unit | Specifications |

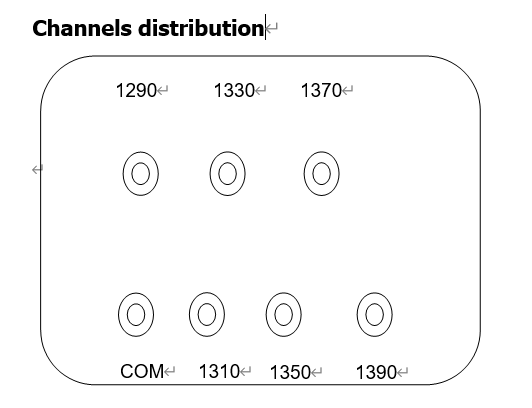

通道數/Number of channels | CH | 6 |
工作波長/Operating wavelength | nm | 1260~1620 |
中心波長/Center wavelengths | nm | 1271~1611 or 1270~1610 |
通道間隔/Channel spacing | nm | 20 |
通帶寬度/Pass bandwidth | nm | lc ± 6.5 |
最大插損/Insertion loss(max) | dB | ≤1.2 |
典型插損/Insertion loss(typical) | dB | ≤1.0 |
波長熱穩定性/Wavelength thermal stability | nm/℃ | ≤0.002 |
相鄰?fù)ǖ啦ㄩL/Adjacent channel isolation | dB | ≥30 |
非相鄰?fù)ǖ啦ㄩL/No-adjacent channel isolation | dB | ≥40 |
回波損耗/Return loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
偏振相關損害/PDL | dB | ≤0.2 |
通帶波紋/Passband ripple | dB | ≤0.5 |
承受光功率/Power handling | mW | ≤500 |
光纖類型/Fiber type | - | ITU-T G657 A2 |
尾纖類型/Pigtail type | - | 0.9mm white loose tube |
運行溫度/Operating temperature | °C | -40~+85 |
儲存溫度/Storage temperature | °C | -40~+85 |
封裝尺寸/Footprint dimension (LxWxH) | mm | 21*15.5*6.5 or 21*15.5*5.95 |
| 尾纖長度/Pigtail length | m | ≥1.0 |
