光學性能指仿真分析
通過對Z-block與PD位置偏差對提升耦光效率的影響分析，提出對濾波片和棱鏡面型精度的公差要求范圍
作者：小編
發布時間：2022-05-05
點擊：
光學性能容差仿真分析：
利用基于巨量產品數據建立起來的模型，對光學系統進行單個變量元素和多個變量元素的光學仿真，獲得相應指標的變化量數據，對光學系統進行容差分析和性能評價。
舉例說明----6CH LWDM Z-Block+lens vs PD的位置偏移與耦光效率分析
設置說明：PD接收尺寸Φ0.025mm，高斯光束設置發散半角5°，光線2w/通道，反射膜R99.7%，增透膜AR0.3%。
光路圖

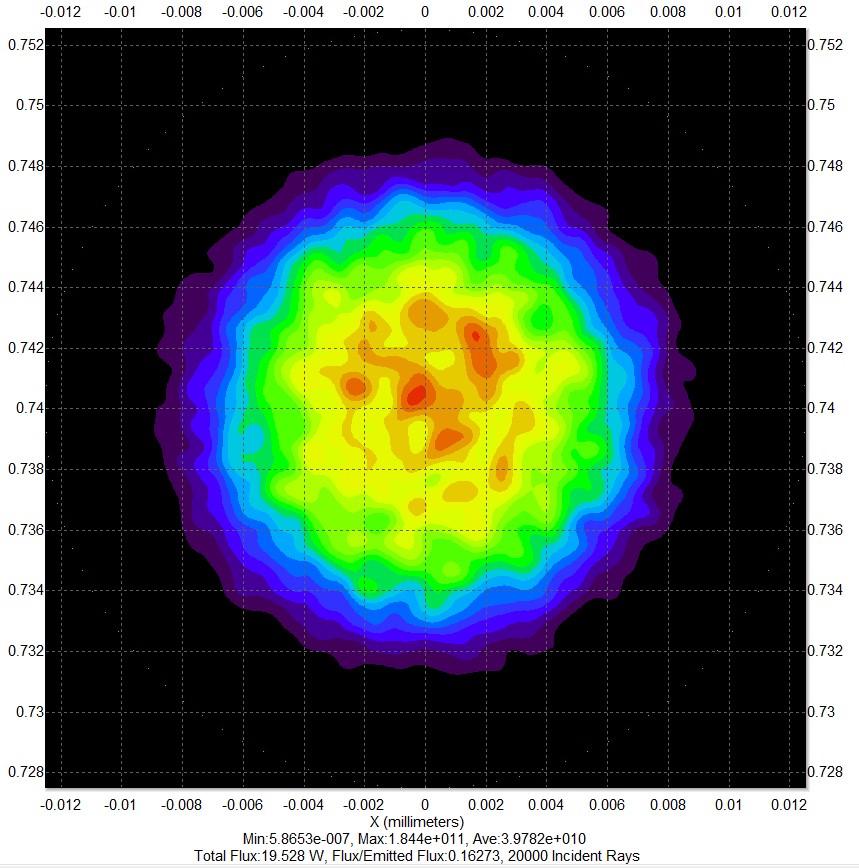

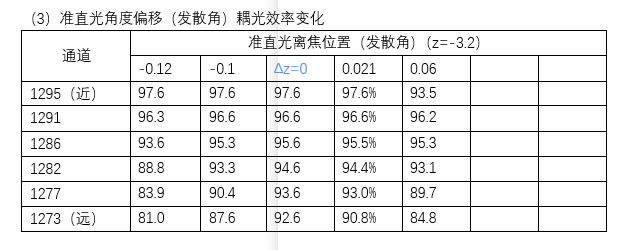

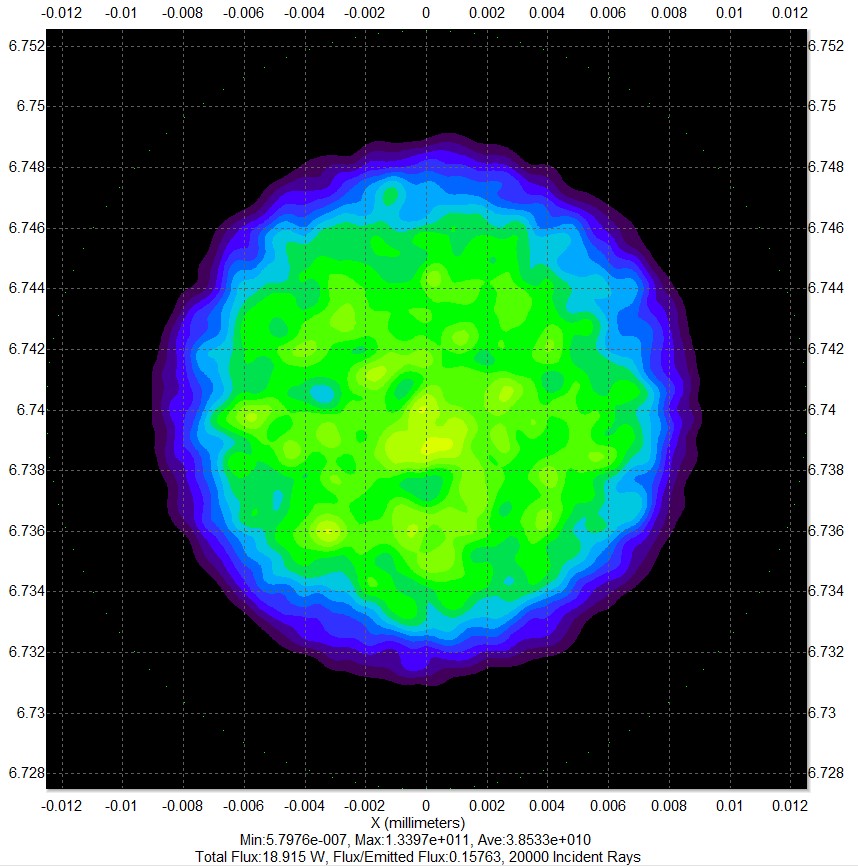

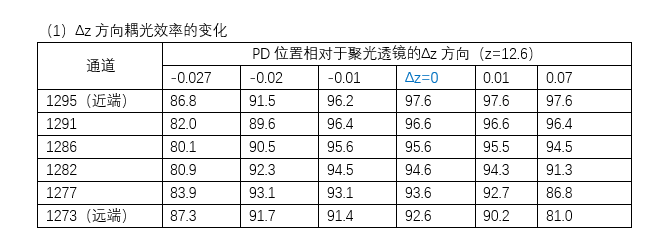

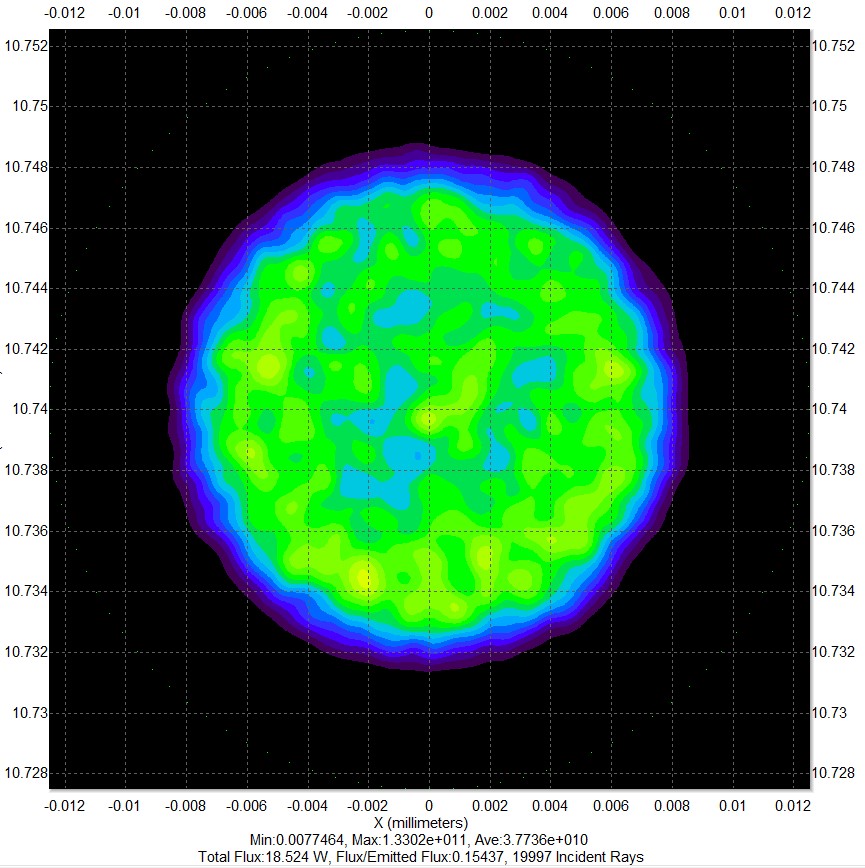

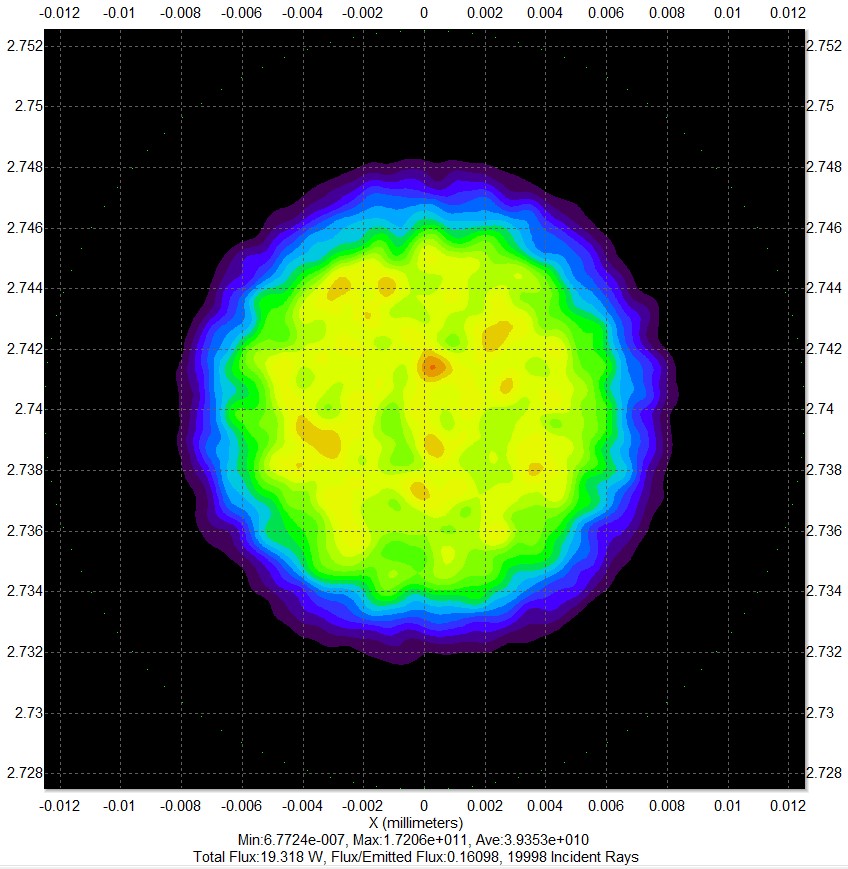

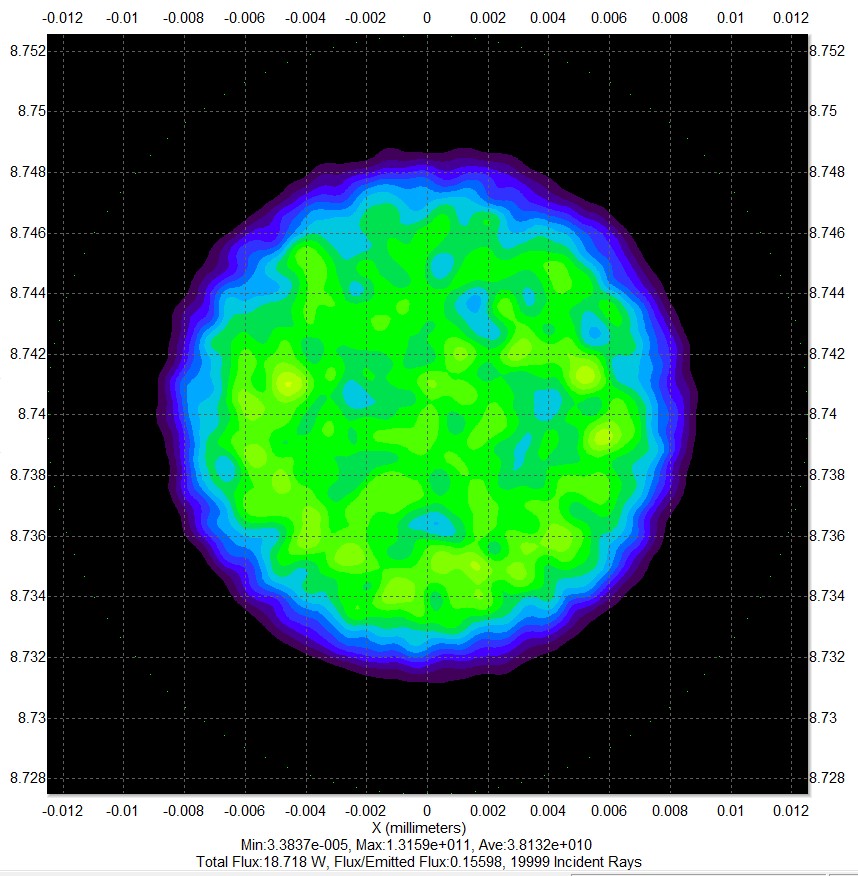

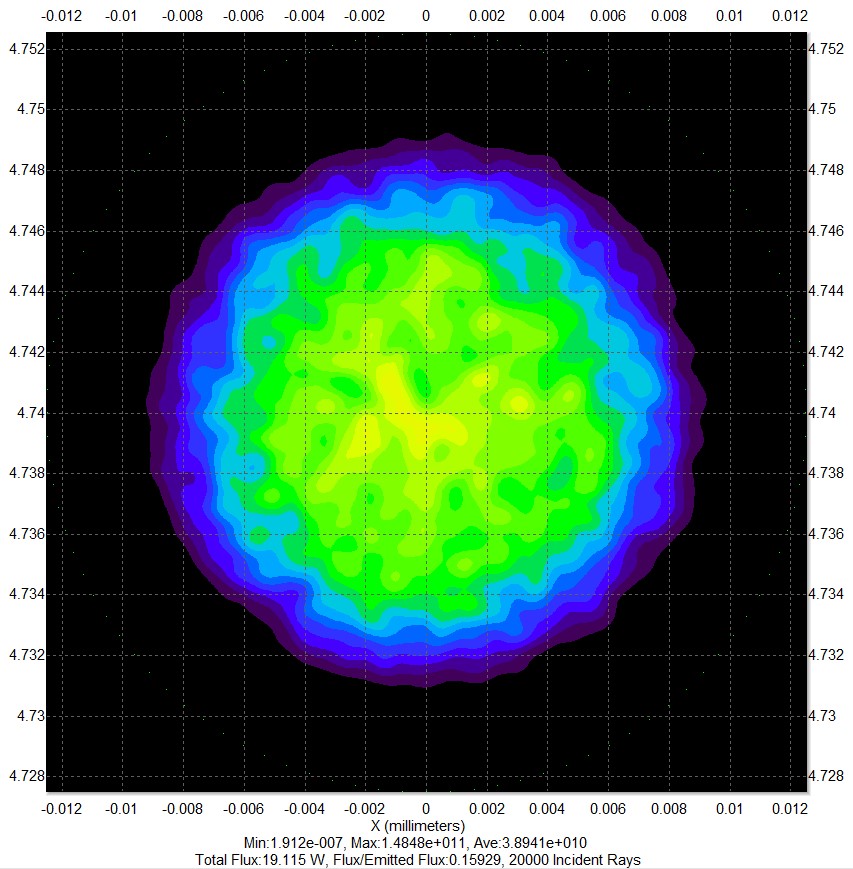

位置與角度量變化VS 耦光效率的變化
