技術優勢：該工業級LAN-WDM Mux Demux器件采用富光科技3D光程壓縮專利技術和工藝設計，與三端口和AWG器件相比較，它具有更高信道空間密度、更優性能指標和超低功率損耗的特性，代表未來無源光器件綠色低碳的發展趨勢；品質保證：作為光通信頭部企業的認定供應商，富光科技微型無源光器件生產線接受全球主要客戶的定期現場稽核，提供周期性可靠性驗證數據文件。服務優勢：提供通道順序、波長配置和插損分布等深度定制服務；提供免費光路仿真、可靠性驗證和容差分析的售前服務；利用生產過程中存儲的底層數據為客戶的產品部署提供強有力的售后支持。

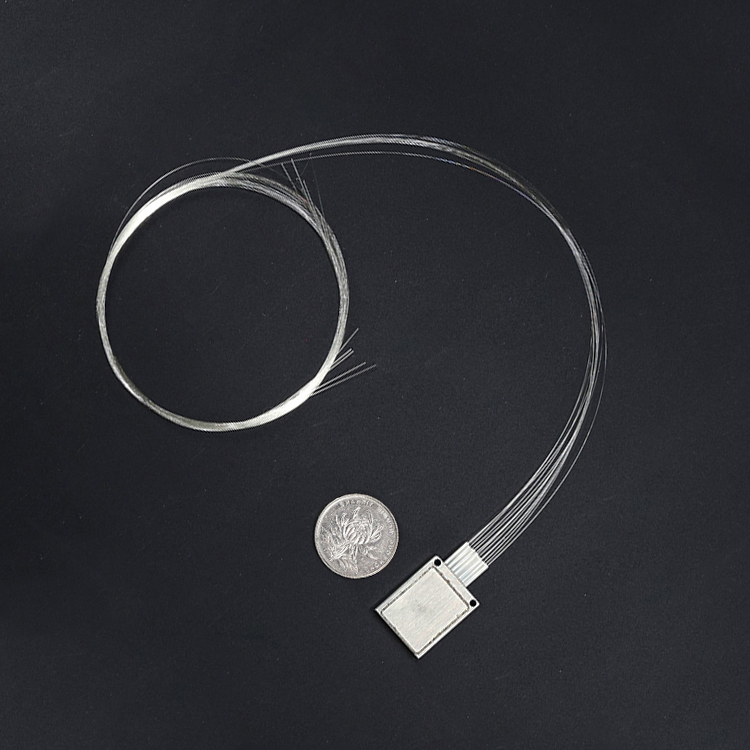

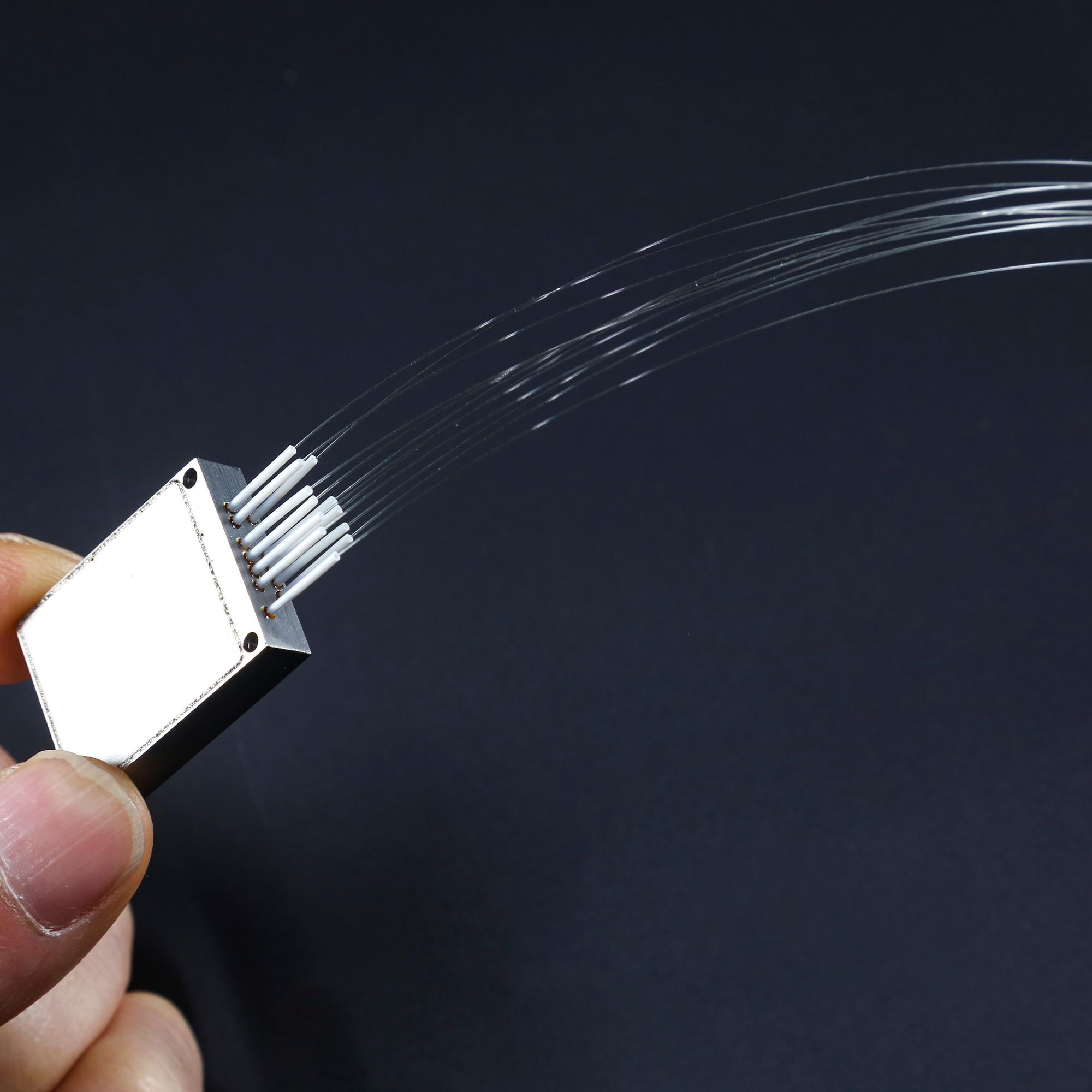

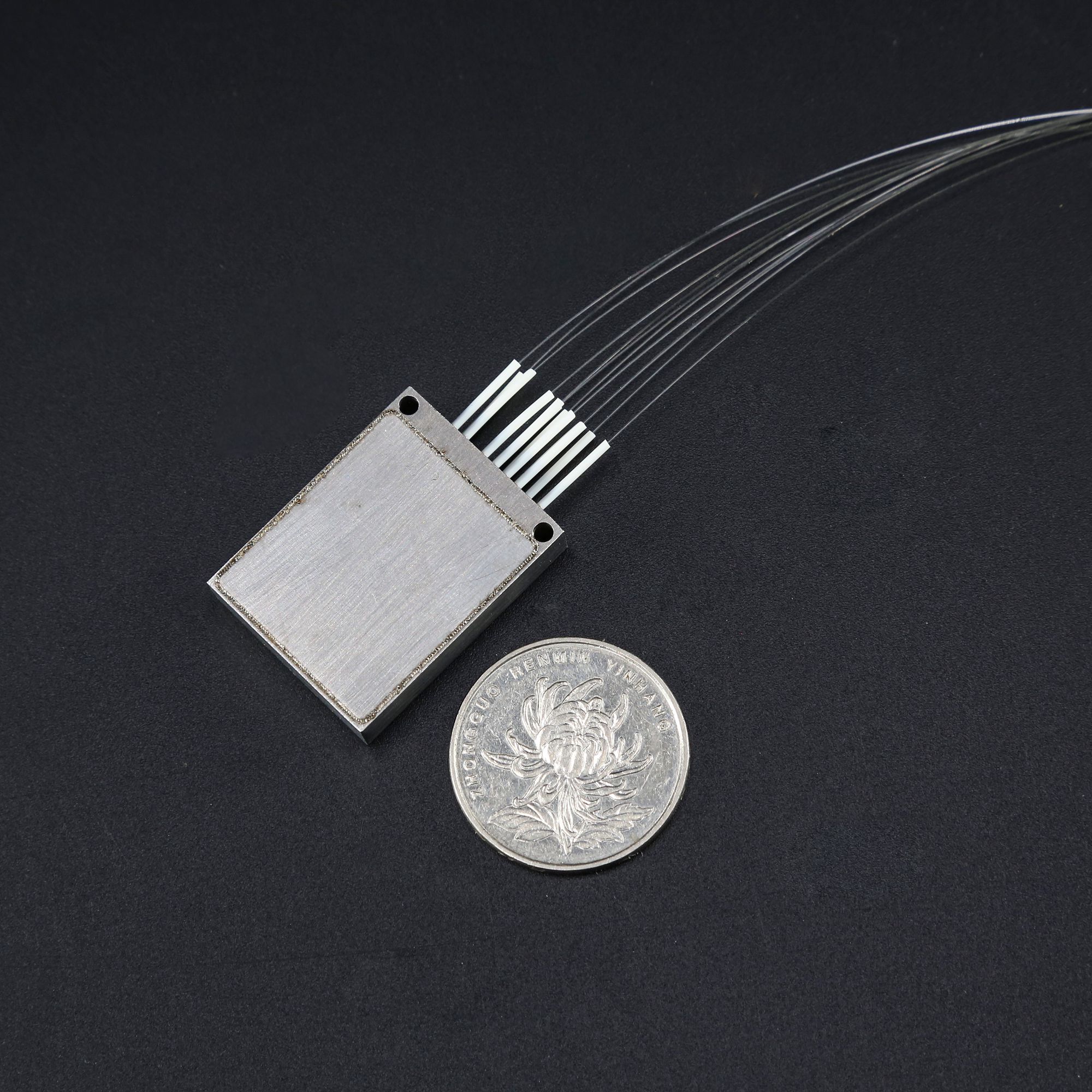

富光科技8CH UC LAN-WDM Mux Demux 波分器件是一款封裝尺寸為21x15.5x6.5mm，典型插損為1.4dB的微型化LAN-WDM波分復用器件，它基于TFF濾波片和自由空間技術，由富光科技微光學制造平臺推出，借助富光科技多層結構無源波分專利技術、無熱沖擊激光焊接封裝工藝和抗側拉光纖保護設計，使得該工業級LAN-WDM Mux Demux器件具有超低插損、超小封裝尺寸、超穩定可靠性和超寬溫度范圍的運行特性，與傳統三端口技術的LAN-WDM器件相比較，體積縮小到五十分之一、插損減少一半以上；與AWG技術的LAN-WDM器件相比較，有更高的通道一致性、更高的隔離度和更高的熱穩定性。確保器件能夠在沖擊振動、高溫高濕和鹽霧污染等苛刻環境下部署使用。該8CH UC LAN-WDM Mux Demux 波分器件的工作波長全部位于低色散的O波段，無需提供色散補償，節約運行成本。
特點/Features
?高度隔離 High Isolation
?低插入損耗 Low Insertion Loss
?無環氧光路 Epoxy-Free Optical Path
?寬和平頂通帶 Wide- and Flat-Top Passband
?波長精度高 High wavelength accuracy
?高度可靠和穩定 Highly Reliable and Stable
?Telcordia GR 1209/1221合格 Telcordia GR 1209/1221 Qualified
應用/Applications
?寬帶系統 Broadband Systems
?電信網絡 Telecommunications Networks
?城域網絡 Metro Networks
?光加/丟復用 Optical Add/Drop Multiplexing
?擴展現有的WDM系統 Expanding Existing WDM Systems
技術指標/Specification:
Parameter | Unit | Specifications |
Channel number | CH | 8+upgrade |
Channel spacing | Hz | 800G |
Operating wavelength range | nm | 1260~1360 |
Channel center wavelength | nm | 1277.89,1282.26,1286.66,1291.10,1295.56,1300.58,1304.58,1309.14,or ITU |
Pass bandwidth | nm | ±1.1 |
Insertion loss(max) | dB | ≤1.8 |
Insertion loss(typical) | dB | ≤1.3 |
Wavelength thermal stability | nm/°C | ≤0.002 |
Adjacent channel isolation | dB | ≥30 |
Non-adjacent channel Isolation | dB | ≥40 |
Return loss | dB | ≥45 |
Directivity | dB | ≥50 |
PDL | dB | ≤0.2 |
Passband ripple | dB | ≤0.3 |
Power handling | mW | ≤500 |
Pigtail type | - | 0.9mm white loose tube |
Operating temperature | °C | -40~+85 |
Storage temperature | °C | -40~+85 |
Connector type | - | None |

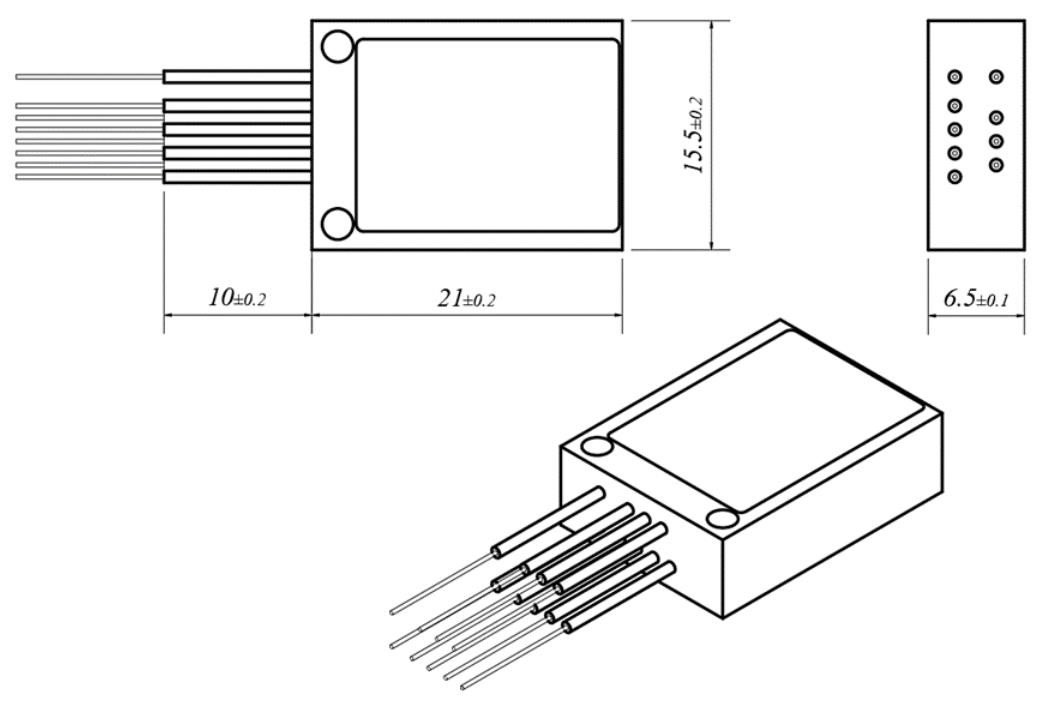

Footprint dimension (LxWxH) | mm | 21*15.5*6.5 or 21*15.5*5.95 |
Pigtail length | m | ≥1.0 |
