技術優勢：利用CWDM系統中1310通道和1550通道可傳輸多個DWDM波長的特點來提升CWDM系統的傳輸容量；采用富光科技3D光程壓縮專利技術把全部CWDM和DWDM通道壓縮封裝在同一個微型殼體內，與CWDM和DWDM模塊單獨封裝器件相比較，有更高信道空間密度、更優性能指標和更低功率損耗的特性，節約物理空間，代表未來綠色低碳的發展趨勢；品質保證：富光科技光器件生產線接受全球客戶定期現場稽核，提供周期性可靠性驗證數據文件。服務優勢：提供按照客戶配置要求的深度定制服務；提供免費光路仿真、可靠性驗證和容差分析的售前服務；提供產品底層數據為客戶產品部署提供產品增值售后支持。

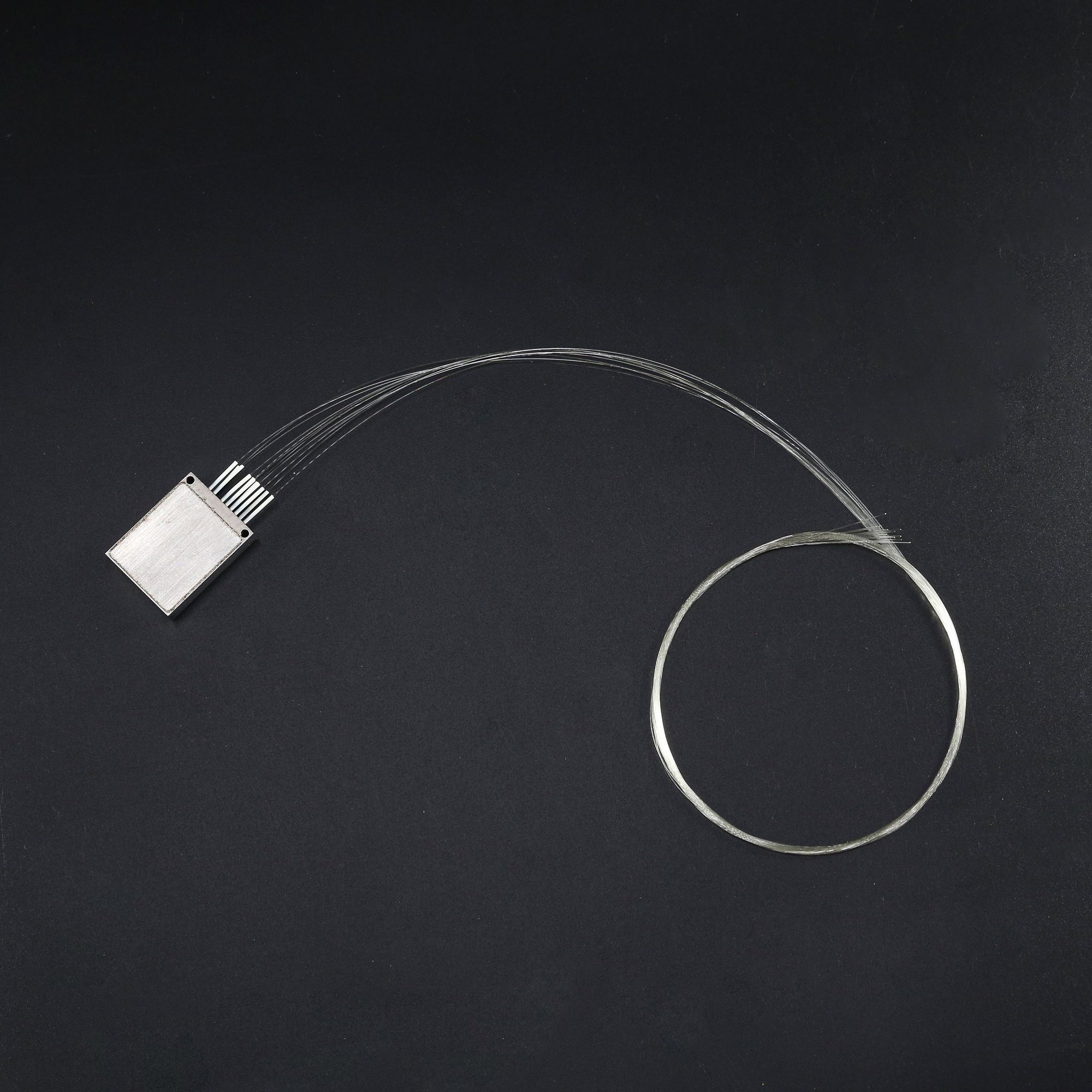

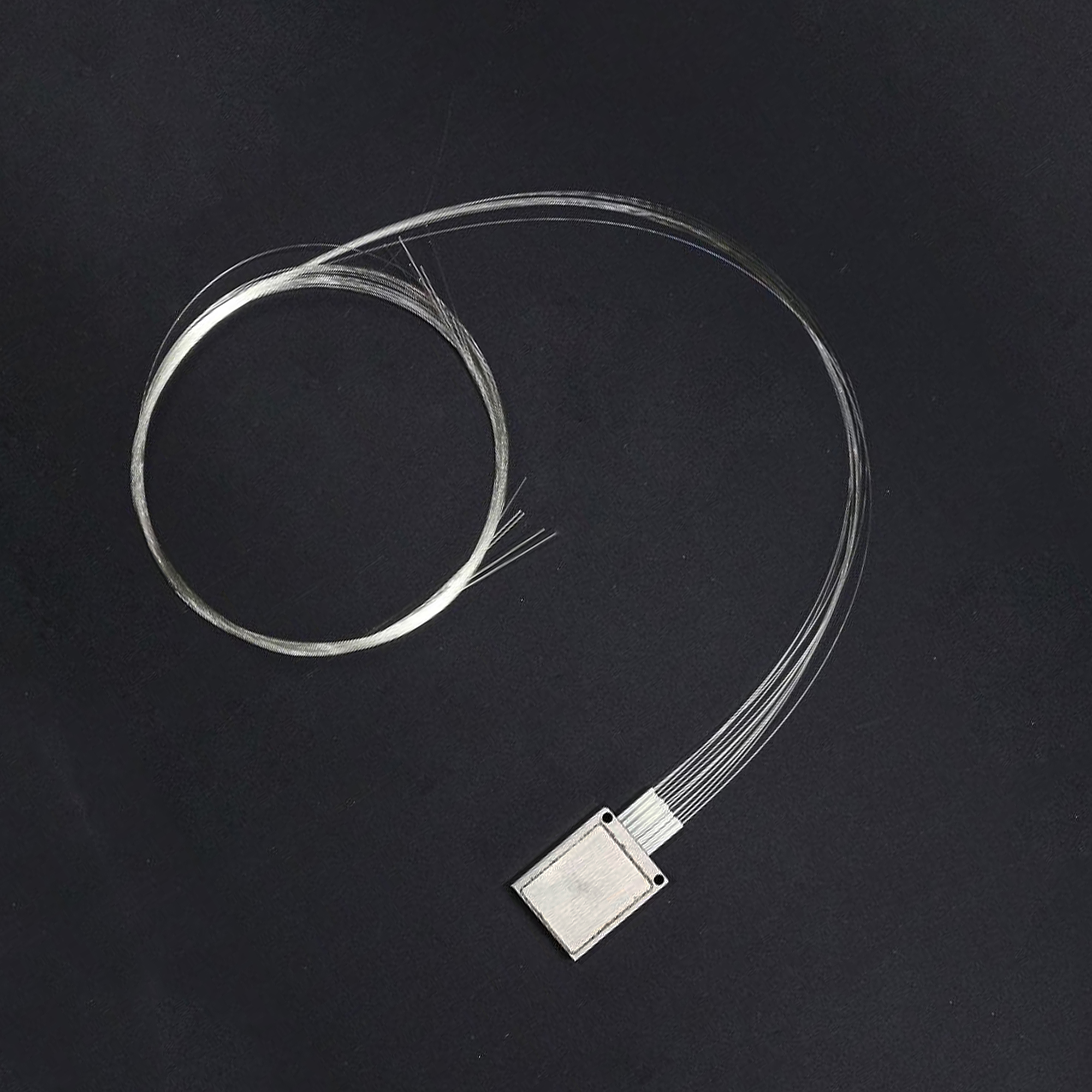

富光科技4通道CWDM 1490, 1510, 1530, 1570nm與4通道DWDM C31, C32, C34, C35相組合的Hybrid CWDM/DWDM Mux Demux波分復用器件是一款封裝尺寸為30x23x6.5mm，典型插損為1.8dB的微型化混合波分復用器件，它利用CWDM系統中1531 nm通道和1551nm通道可容納多個DWDM通道的特點，借助DWDM通道來最大限度地提升CWDM系統的信道傳輸能力。該產品基于富光科技無源波分器件發明專利，由富光科技微光學制造平臺推出，采用CWDM通道與DWDM通道共同封裝在同一殼體內的工藝，極大壓縮光程和縮小器件體積，插損減少一半以上，提高器件可靠性，滿足工業溫度的運行條件；采用激光焊接微光學封裝工藝，抗側拉光纖保護設計，確保器件能夠在苛刻的環境下使用。根據客戶通道配置要求深度定制。
特點/Features：
?高度隔離 High Isolation
?低插入損耗 Low Insertion Loss
?無環氧光路 Epoxy-Free Optical Path
?寬和平頂通帶 Wide- and Flat-Top Passband
?波長精度高 High wavelength accuracy
?高度可靠和穩定 Highly Reliable and Stable
?Telcordia GR 1209/1221合格 Telcordia GR 1209/1221 Qualified
應用/Applications：
?寬帶系統 Broadband Systems
?電信網絡 Telecommunications Networks
?城域網絡 Metro Networks
?有線電視系統 CATV Systems
?光加/丟復用 Optical Add/Drop Multiplexing
?擴展現有的WDM系統 Expanding Existing WDM Systems
技術指標/Specifications：
參數/Parameter | Unit | Specifications |
CWDM通道數/Number of CWDM channels | CH | 4 |
DWDM通道數/Number of DWDM channels | CH | 4 |
CWDM通道間隔/CWDM channel spacing | nm | 20 |
DWDM通道間隔/DWDM channel spacing | Hz | 100G |
CWDM通帶寬度/CWDM pass bandwidth | nm | lc±6.5 |
DWDM通帶寬度/DWDM pass bandwidth | nm | lc±0.11 |
中心波長/Channel center wavelength | nm | 1490, 1510, 1530, 1570 and C31, C32, C34, C35 or ITU |
插入損耗/Channel insertion loss | dB | ≤1.8 |
相鄰通道隔離/Adjacent channel isolation | dB | ≥30 |
非相鄰通道隔離/No-adjacent channel isolation | dB | ≥40 |
回波損耗/Return loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
偏振相關損耗/PDL | dB | ≤0.3 |
通帶波紋/Passband ripple | dB | ≤0.5 |
承受光功率/Power handling | mW | ≤500 |
光纖類型/Fiber type | - | ITU-T G657 A2 |
尾纖類型/Pigtail type | - | 0.9mm white loose tube |
運行溫度/Operating temperature | °C | -40~+85 |
儲存溫度Storage temperature | °C | -40~+85 |
封裝尺寸/Footprint dimension (LxWxH) | mm | 25.8*14.4*6.5 |
尾纖長度/Pigtail length | m | ≥1.0 |
