富光科技 CWDM Z- Block mux demux是基于CWDM濾波片的Z-block無源光學組件，它由富光科技自由空間WDM制造平臺推出，直接集成在標準或者定制化收發器微小空間內實現合波和分波功能。 借助穩定成熟的TFF技術和精密生產工藝，富光科技的TOSA和ROSA組件具有通道中心波長一致性高、pitch定位精度準、通道平移插損值小的特點，與客戶輸入輸出光口無縫對接，實現高效耦光和快速定位。 富光科技為客戶提供一站式定制化服務，包括BLOCK仿真、容差分析和優化的設計服務；膜系設計、開爐、組裝和輸入輸出光耦合的生產服務。

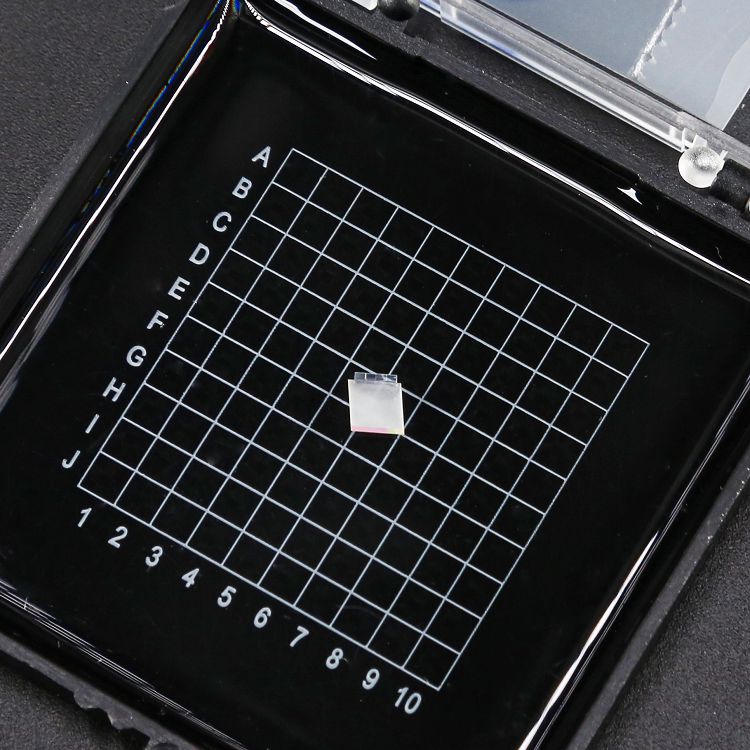

富光科技4CH 1271nm-1311nm CWDM Z- Block mux demux是基于CWDM濾波片的Z-block無源光學組件，它由富光科技自由空間WDM制造平臺推出，直接集成在標準或者定制化收發器微小空間內實現合波和分波功能。
借助穩定成熟的TFF技術和精密生產工藝，富光科技的TOSA和ROSA組件具有通道中心波長一致性高、pitch定位精度準、通道平移插損值小的特點，與客戶輸入輸出光口無縫對接，實現高效耦光和快速定位。
富光科技為客戶提供一站式定制化服務，包括BLOCK仿真、容差分析和優化的設計服務；膜系設計、開爐、組裝和輸入輸出光耦合的生產服務。
特點/Feature：
? 低插損/Low Insertion Loss
? 緊湊型封裝/Ultra Compact
? 光路無膠/Epoxy-Free Optical Path
? 寬闊平坦的通帶/Wide- and Flat-Top Passband
? 波長精度高/High Precision Wavelength
? 高可靠性/Highly Reliable and Stable
? 符合標準Telcordia GR 1209/1221 Qualified
應用/Application：
?用于數據通信/電信高速收發器的MUX/DEMUX，如CFP2/4/8、QSF28、QSFP-DD等。
MUX/DEMUX for high speed transceivers in Datacom/Telecom, such as CFP2/4/8, QSF28, QSFP-DD, and beyond.
技術指標/Specifications:
Parameter | Unit | Specifications |
Operating wavelength range | nm | 1260~1360 |
Channel wavelength | nm | 1271、1291、1311、1331 or Customization |
Pass band | nm | ±6.5 |
Ripple over pass band | dB | ≤0.4 |
Channel insertion loss | dB | ≤1.0 |
Angle of incidence | ° | 8°/13.5° |
IL uniformity | dB | ≤0.4 |
Beam pitch | μm | 500/750/900/1000/1100/1500 |
Adjacent channel isolation | dB | Mux:15; Demux:25 |
Non-adjacent channel isolation | dB | Mux:30; Demux:35 |
Polarization dependent loss | dB | ≤0.25 |
Return loss | dB | 45 |
Parallel of all beams | ° | ≤0.2 |
Operating temperature | °C | -20 ~ +85 |
Storage temperature | °C | -40 ~ +85 |
Footprint dimension | mm | 3.36*2.43*1 or Customization |
