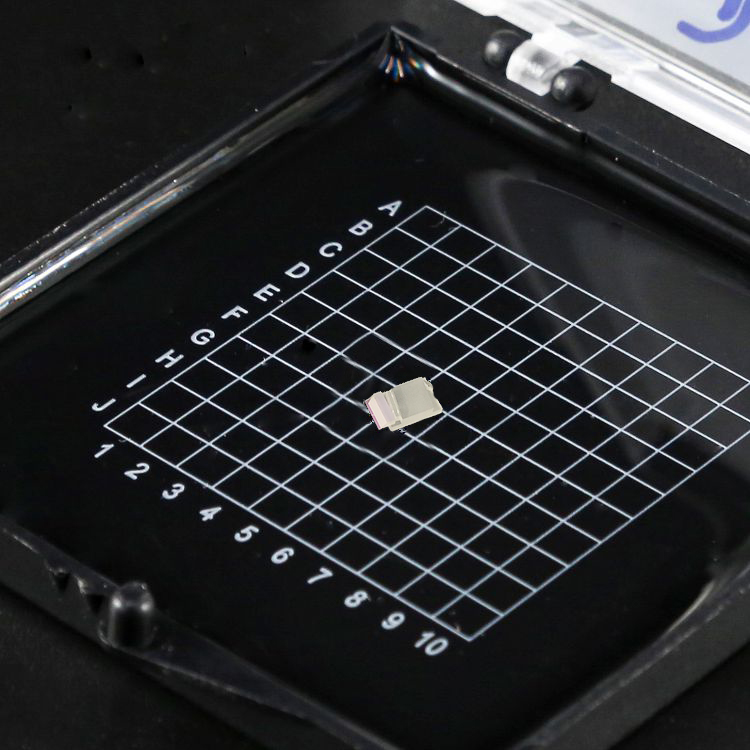

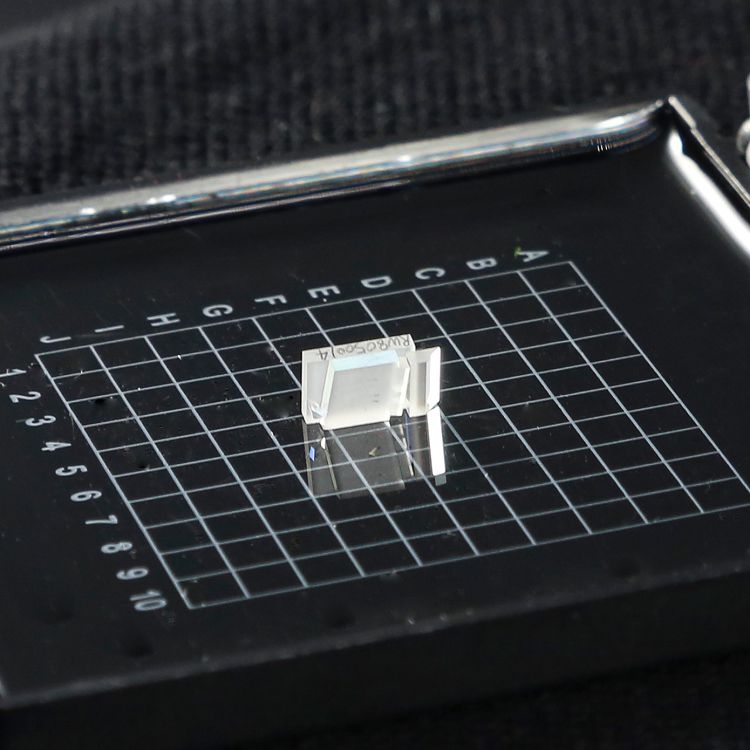

?富光科技4CH LWDM B-B IO 750 Demux Block是一款光束間隔為0.75mm、工作波長在1273nm-1286nm LWDM藍帶區、帶輸入輸出導向棱鏡、外觀尺寸為7.05*4*2mm的高速模塊接收端ROSA BLOCK光學組件,起到分波功能。借助穩定成熟的TFF技術和精密組裝工藝,富光科技生產的Z-BLOCK組件具有中心波長一致性高、通道pitch定位精度準、通道平移插損值小的優勢,能夠使客戶在耦光和組裝時實現快速定位。富光科技為客戶提供從膜系設計、濾片開爐和輸入輸出光耦合的一站式服務,包括:根據客戶TOSA\ROSA參數提供BLOCK設計和仿真;根據客戶使用環境提供針對性容差分析和優化;根據客戶模塊空間尺寸和進出光口位置提供定制服務。該系列產品有2CH\4CH\6CH\8CH等多種通道、多種pitch和多種入射角規格供客戶選擇。
富光科技4CH 1273.55nm-1286.67nm 藍帶區LWDM Z- Block Demux是基于LWDM濾波片技術和光路Z型折疊壓工藝設計的800G通道間隔的收發模塊光學引擎組件,與基于AWG技術的合波分波光組件相比較,隔離度更高、插損更低、通帶更寬和熱穩定性更優。作為新一代分波和合波器件,它正廣泛應用于高速光模塊的ROSA接收模組和TOSA發射模組中。
借助穩定成熟的TFF技術和精密微小光學制造平臺,富光科技生產的Z-BLOCK光組件具有通道中心波長一致性高、通道pitch定位精度準、通道平移插損值小的優勢,能夠?yàn)榭蛻粼诠饽K生產中提高光耦合效率和組裝定位速度。
富光科技為客戶提供從膜系設計開爐到輸入輸出光耦合的一站式服務,包括:根據客戶TOSA\ROSA參數提供BLOCK設計和仿真;根據客戶使用環境提供針對性容差分析和優化;根據客戶模塊空間尺寸提供Z-BLOCK到LD\PD之間的光口位置和pitch值提供定制服務。
特點/Feature:
? 低插入損耗/Low insertion loss
? 高光束平行度/High beams parallelism
? 可靠性和穩定性/Exceptional reliability and stability
? 符合標準Telcordia GR-1221/1209-Core Compliant
應用/Application:
? 網通光模塊/Telecom transceivers
? 數通光模塊/Data center transceivers
? 有源線纜模塊/Active optical cables
? 非標準高速光模塊/Non-standard transceivers
技術指標/Specification:
參數/Parameter | Unit | Specifications |
波長運行范圍/Operating wavelength range | nm | 1260~1360 |
通道中心波長/Channel wavelength | nm | 1273.55, 1277.89, 1282.26, 1286.67 |
通道帶寬/Pass band | nm | ±1.4 |
通帶紋波/Ripple over pass band | dB | 0.4 |
通道并行插入損耗/Channel parallel insertion loss | dB | ≤1.0 |
入射角/Angle of incidence | ° | 8°±0.2 |
插損一致性/IL uniformity | dB | ≤0.4 |
通道光斑間隔/Beam spot pitch | mm | 0.75±0.03 |
相鄰?fù)ǖ栏綦x度/Adjacent channel isolation | dB | 30 |
非相鄰?fù)ǖ栏綦x度/Non-adjacent channel isolation | dB | 40 |
偏振相關損耗/Polarization dependent loss | dB | ≤0.25 |
回?fù)p/Return loss | dB | 45 |
光束平行度/Parallel of all beams | ° | ≤0.2 |
運行溫度/Operating temperature | °C | -5 ~ +70 |
儲存溫度/Storage temperature | °C | -40 ~ +85 |
封裝尺寸/Footprint dimension | mm | 7.05*4*2 |
運行環境條件/Reliability Test and Conditions
溫度循環測試/Temperature Cycling | Temperature -40℃ to 85℃ Number of Cycles:100 | GR-12216.2.7 |
濕熱測試/Damp Heat Test | Temp.: 85℃; Humidity: 85%RH; Duration: 500hours | GR-1221 6.2.5 |
干熱測試/Dry Heat | 85°C (±2°C) < 40% RH, 2000 hrs. | GR-1221 6.2.4 |
