產品優勢:基于光學薄膜濾波和自由空間技術,采用專利3D結構設計和微光學封裝工藝,滿足光器件向更高密度、更優性能指標和更低功耗的綠色低碳發展趨勢。覆蓋4到18通道的密集波分和混合波分器件。產品特性:超低插損、超小尺寸、超高可靠性、高隔離和波長精度、光路無膠、按需配置升級端\擴充端\監控端\附加通道。產品應用: 第一,服務于網絡集成商,代替?zhèn)鹘y(tǒng)三端口器件的波分功能,廣泛應用于接入網、城域網、6G衛星網、數據中心網和有線電視網的綠色無功耗帶寬升級和上載下載;第二,服務于光模塊制造商,部分替代AWD器件,借助微光學封裝的特性,把器件集成到收發模塊內。

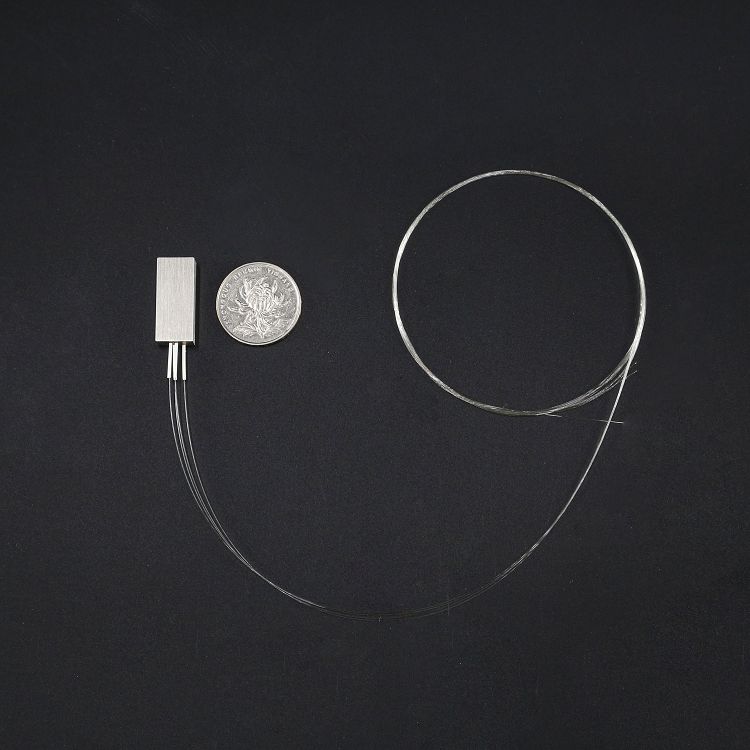

富光科技4CH UC CWDM Mux demux device是一款封裝尺寸為21x12.8x6.5mm,典型插損為0.8dB的新一代綠色粗波分復用器件,它由富光科技自由空間結構微光學制造平臺推出,具有超低插損、超小封裝尺寸、超高可靠性和超寬溫度范圍的運行特性,與傳統三端口技術的CWDM器件相比較體積縮小到五十分之一、插損減少一半以上;與雙側出纖的CCWDM器件相比,光程更短、熱應力分布更均勻,提高了多通道產品的可靠性,使得器件能夠滿足工業溫度的運行條件;采用可伐材料激光焊接微光學封裝工藝,抗側拉光纖保護設計,確保器件能夠在苛刻的環境下使用。根據客戶性能指標要求進行設計和定制。
Features:
? Low Insertion Loss
? High Isolation
? High wavelength accuracy
? Epoxy-Free Optical Path
? Express Channel Available
? Telcordia 1221 Qualified
Applications:
? Broadband Networks
? Optical Add/Drop Multiplexing
? Metro Networks
? CATV Systems
? Data Center
Specifications:
Parameter | Unit | Specifications |
Number of channels | CH | 4 |
Operating wavelength | nm | 1260~1620 |
Center wavelengths | nm | 1271~1611 or 1270~1610 |
Channel spacing | nm | 20 |
Pass bandwidth | nm | lc±6.5 |
Insertion loss(Max) | dB | ≤1.0 |
Insertion loss(Typical) | dB | ≤0.8 |
Wavelength thermal stability | nm/℃ | ≤0.002 |
Adjacent channel isolation | dB | ≥30 |
No-adjacent channel isolation | dB | ≥40 |
Return loss | dB | ≥45 |
Directivity | dB | ≥50 |
PDL | dB | ≤0.2 |
Passband ripple | dB | ≤0.5 |
Power handling | mW | ≤500 |
Fiber type | - | ITU-T G657 A2 |
Pigtail type | - | 0.9mm white loose tube |
Operating temperature | °C | -40~+85 |
Storage temperature | °C | -40~+85 |

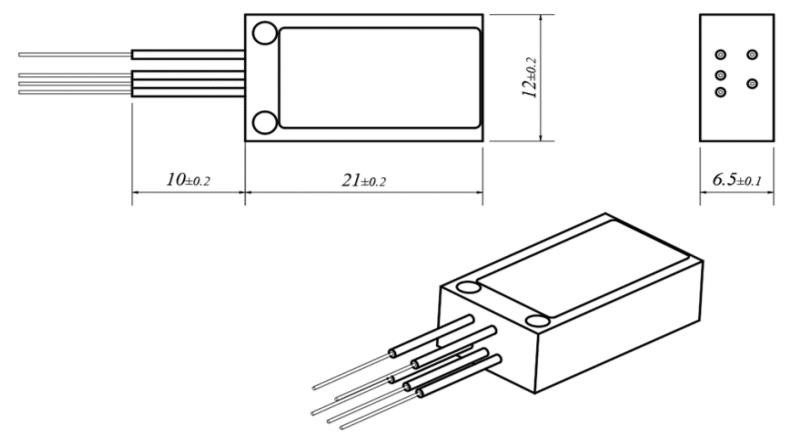

Footprint dimension (LxWxH) | mm | 21*12.8*6.5 or 21*12.8*5.95 |
Pigtail length | m | ≥1.0 |
